A integração segura de montagens magnéticas em aplicações industriais, de varejo ou estruturais apresenta um desafio de engenharia único e exigente. Os engenheiros devem equilibrar constantemente o poder de retenção máximo contra limites espaciais rígidos e estresse mecânico contínuo. Embora os potes magnéticos tradicionais forneçam força magnética ideal em um só lado, escolher a rosca de montagem errada pode causar problemas estruturais significativos. A seleção entre uma rosca fêmea interna ou um pino macho externo afeta tudo, desde a integridade estrutural até uma possível falha mecânica. Um estilo de montagem incompatível leva rapidamente a interferências frustrantes na montagem.
Este guia estabelece uma estrutura de avaliação rigorosa e baseada em parâmetros. Você aprenderá como escolher o design correto do ímã de pote rosqueado para os requisitos específicos do seu projeto. Ignoramos propositalmente as especificações de laboratório em condições ideais. Em vez disso, nos concentramos inteiramente nas restrições de engenharia do mundo real, na dinâmica de carga e nas práticas de implementação seguras. Ao final deste artigo, você entenderá exatamente como especificar esses componentes com segurança.

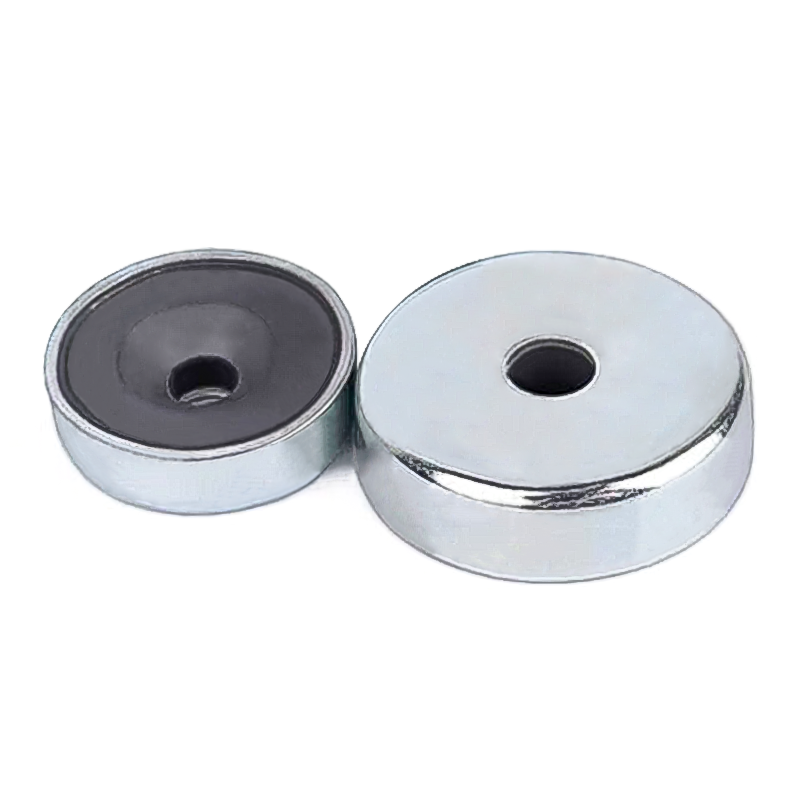

As roscas internas são ideais para montagem embutida e ambientes com limites rígidos de folga, exigindo um parafuso externo para fixação.
Roscas externas (pernos) simplificam a montagem através de furos em painéis e suportes, fixadas com uma porca padrão.
O desempenho no mundo real depende muito da dinâmica da carga; os ímãs de pote são excelentes na tração vertical direta, mas requerem elementos de fricção adicionais ou suporte mecânico para cargas pesadas de cisalhamento (deslizamento).
A segurança da implementação depende do respeito às tolerâncias de usinagem, da prevenção de aperto excessivo (que pode causar fratura do ímã) e da consideração de fatores ambientais como calor e corrosão.
Compreender o perfil estrutural das roscas fêmeas internas é crucial para uma integração adequada. O soquete roscado interno fica completamente nivelado ou ligeiramente abaixo da superfície superior da caixa de aço. Os fabricantes projetam o copo de aço para envolver completamente o ímã. Esta geometria específica centraliza o campo magnético na face ativa. Ele protege efetivamente as laterais e a parte traseira da emissão de campos magnéticos dispersos. O soquete roscado permite aparafusar um parafuso roscado separado diretamente no conjunto.
Você deve aplicar critérios específicos ao determinar se um thread interno é adequado ao seu projeto. Considere os seguintes critérios de sucesso ideais:
Aplicações que requerem uma instalação estritamente discreta. Eles oferecem saliência vertical mínima acima da superfície de montagem.
Montagens que necessitam de máxima flexibilidade. Você mantém a capacidade de escolher o comprimento exato do parafuso. Você também pode selecionar tipos de cabeça específicos, como cabeças escareadas ou sextavadas.
Instalações de equipamentos suspensos. Esses ambientes geralmente exigem a troca frequente de um gancho roscado ou olhal.
No entanto, você deve observar rigorosamente diversas restrições de implementação. O risco mais crítico envolve o uso de parafusos muito longos. Um parafuso longo eventualmente chegará ao fundo do copo de aço. Quando você aplica torque rotacional a um parafuso com fundo inferior, a pressão é transferida diretamente para baixo. Esta pressão extrema fraturará facilmente o frágil material magnético interno. Destrói o componente instantaneamente. Você deve sempre calcular a profundidade da rosca com precisão. Certifique-se de deixar uma folga adequada na base do furo roscado.
Os designs de rosca externa apresentam um perfil estrutural altamente distinto. Eles utilizam uma haste roscada macho saliente, comumente conhecida como pino. Os fabricantes integram este pino diretamente na parte superior da caixa de aço. Forma uma unidade única, contínua e sólida. Você não precisa de um parafuso separado para fixá-lo. Este design integrado simplifica muitos requisitos de hardware.
Essas unidades se destacam em ambientes de engenharia muito específicos. Considere os seguintes critérios de sucesso ideais para reprodutores externos:
Cenários de montagem através do furo. Basta passar o pino por um suporte de chapa metálica ou painel de acrílico. Em seguida, você o fixa firmemente usando uma porca padrão e uma arruela bipartida.
Linhas de montagem rápidas. Gerenciar uma única peça integrada economiza um tempo considerável. Os trabalhadores da produção não precisam fazer malabarismos com parafusos e ímãs separados simultaneamente.
Instalações de furo cego em materiais secundários. Você pode enfiar o pino diretamente em um orifício roscado em um acessório maior de alumínio ou plástico.
As restrições de implementação giram fortemente em torno da rigidez dimensional. A dimensão do eixo z permanece completamente fixa. Um pino muito longo geralmente requer corte físico. Como alternativa, pode ser necessário inserir várias arruelas ou espaçadores para preencher a lacuna. Por outro lado, se o pino for muito curto, você compromete a segurança imediatamente. O engate insuficiente da rosca leva a falhas mecânicas repentinas sob forte estresse. Você deve medir com precisão a espessura do painel antes de especificar o comprimento do pino.
Os engenheiros muitas vezes interpretam mal os dados da força de tração magnética. Os números de força de tração anunciados assumem condições ideais. Eles assumem tração direta e perpendicular. Eles também assumem que o material alvo é uma placa de aço espessa e perfeitamente plana. As condições do mundo real raramente correspondem a estes parâmetros laboratoriais. A carga de cisalhamento representa uma dinâmica física completamente diferente. Ocorre quando um ímã desliza por uma superfície vertical de aço. A gravidade puxa a carga paralelamente à face de montagem. Nestes casos, a capacidade de retenção cai drasticamente. A capacidade de cisalhamento normalmente é igual a apenas 15% a 20% da força máxima de tração direta.
As cargas dinâmicas afetam fortemente todas as conexões encadeadas. A vibração constante da máquina pode afrouxar lentamente o conjunto com o tempo. Você deve incorporar proativamente fluidos bloqueadores de rosca. Compostos de resistência média funcionam melhor para a maioria das aplicações. Arruelas de pressão mecânicas também ajudam a proteger a junta permanentemente. Além disso, recomendamos variantes revestidas de borracha. Os revestimentos de borracha aumentam drasticamente o atrito superficial. Este aumento de atrito ajuda a evitar rotação indesejada e deslizamento para baixo.
A precisão dimensional permanece inegociável para integrações de ajuste perfeito. Você deve sempre verificar cuidadosamente os padrões de rosca métrica ISO. Procure designações exatas como M3, M4, M6 ou M8 antes de fazer o pedido. Você também deve levar em conta as tolerâncias padrão do copo de aço. Um fio solto compromete toda a fixação estrutural. Sempre exija tolerâncias de usinagem rigorosas do seu fornecedor.
Tipo de força | Direção da Carga Aplicada | Capacidade de retenção esperada | Contramedidas de engenharia necessárias |
|---|---|---|---|
Força de tração direta | Perpendicular (90° à superfície) | 100% da especificação avaliada | Garanta uma superfície alvo de aço plana, espessa e limpa. |
Força de cisalhamento (deslizamento) | Paralelo (0° à superfície) | 15% - 20% da especificação nominal | Use revestimento de borracha ou instale bordas de suporte mecânico. |
Vibração Dinâmica | Impacto multidirecional | Altamente variável (propenso a afrouxar) | Aplique fluido trava-rosca e use arruelas de travamento mecânicas. |
A escolha do material magnético correto determina o sucesso do projeto a longo prazo. O neodímio (NdFeB) representa o padrão indiscutível da indústria para requisitos de alta resistência. Ele fornece imenso poder de retenção em um espaço altamente compacto. Isso o torna ideal quando o espaço físico é estritamente limitado. Ele permite projetar montagens menores e mais leves.
A ferrita (cerâmica), entretanto, oferece uma alternativa altamente econômica. Ele funciona excepcionalmente bem em ambientes de alta temperatura onde o neodímio falha. Escolha Ferrite quando as restrições de tamanho físico forem mínimas. Ocupa mais espaço, mas oferece excelente valor e estabilidade térmica.
A degradação ambiental destrói rapidamente componentes mal especificados. A umidade e os produtos químicos agressivos degradam rapidamente as matérias magnéticas brutas. O ambiente operacional pretendido deve ditar seus requisitos de revestimento. O revestimento padrão de Ni-Cu-Ni (Níquel-Cobre-Níquel) funciona excepcionalmente bem para uso interno geral. Oferece excelente resistência básica à corrosão. Para ambientes externos agressivos ou úmidos, escolha opções com revestimento de borracha. Eles oferecem proteção de superfície superior e evitam eficazmente a entrada de umidade.
Você deve observar rigorosamente os tetos térmicos. Exceder as temperaturas máximas de operação causa perda magnética irreversível. Os graus padrão de neodímio normalmente degradam-se rapidamente acima de 80°C (176°F). Uma vez que o calor desmagnetiza o material, o conjunto não recuperará sua resistência original após o resfriamento. Sempre verifique a classificação específica do grau de temperatura.
Calcule as limitações espaciais exatas e a área ocupada máxima da sua área de montagem.
Determine a temperatura operacional ambiente máxima absoluta que o componente enfrentará.
Identifique quaisquer elementos corrosivos no ambiente, incluindo alta umidade ou exposição a produtos químicos.
Selecione Neodímio para máxima resistência em espaços apertados ou escolha Ferrite para aplicações de alto calor e econômicas.
Tipo de material | Força Relativa | Temperatura máxima padrão | Perfil de custo | Melhor cenário de aplicação |
|---|---|---|---|---|
Neodímio (NdFeB) | Extremamente alto | 80°C/176°F | Prêmio | Conjuntos compactos que exigem grande poder de retenção. |
Ferrita (Cerâmica) | Moderado | 250°C / 482°F | Econômico | Grandes instalações industriais expostas a calor intenso. |
Os engenheiros frequentemente subestimam a fragilidade mecânica dos materiais magnéticos sinterizados. Eles erroneamente os tratam como componentes sólidos de aço. Os metais sinterizados carecem inerentemente da elasticidade do aço padrão. O torque excessivo em uma conexão rosqueada representa um erro crítico e comum. A força rotacional excessiva deforma facilmente o copo de aço circundante. Essa distorção sutil quebra imediatamente o frágil ímã preso em seu interior. Você deve sempre usar uma chave de torque calibrada durante a instalação. Estabeleça um valor de torque máximo rigoroso para os trabalhadores da sua linha de montagem.
A mistura de metais diferentes cria graves problemas a longo prazo. Isto se torna especialmente problemático em ambientes úmidos ou altamente úmidos. Por exemplo, emparelhar um parafuso de aço inoxidável com uma caixa zincada padrão é um convite à corrosão galvânica. Os metais diferentes reagem quimicamente na presença de umidade. Esta reação acelera a ferrugem e causa rápida deterioração estrutural. Você pode facilmente mitigar esse risco. Use arruelas isolantes de náilon para separar os metais. Como alternativa, garanta a compatibilidade completa dos materiais em todas as peças de fixação.
Nunca aceite afirmações vagas de desempenho de fontes não verificadas. Você deve implementar protocolos rígidos de validação de fornecedores. Selecione apenas os fornecedores que forneçam prontamente gráficos de força de retenção verificáveis. Esses gráficos técnicos devem considerar explicitamente os entreferros específicos. Eles também devem apresentar quedas de desempenho em diferentes espessuras de chapas de aço. Além disso, exija certificações de conformidade padrão. Certifique-se de que todos os componentes atendam estritamente aos regulamentos RoHS e REACH antes de finalizar qualquer compra em volume.
A escolha entre um design rosqueado interno e externo se resume, em última análise, aos parâmetros de espaço livre. Você deve mapear minuciosamente o acesso de montagem e calcular cuidadosamente a direção principal da carga aplicada. Reconhecer a grande diferença entre a força de tração direta e a força de cisalhamento evita falhas catastróficas em campo.
Seu próximo passo requer ir além das planilhas de dados teóricas. Recomendamos fortemente a avaliação de protótipos físicos em seu ambiente de aplicação real. Solicite arquivos CAD dimensionais detalhados de um fornecedor qualificado para verificar interferências na montagem. Proteja amostras físicas para testar forças de tração no mundo real. Por fim, teste esses conjuntos diretamente nas superfícies específicas da sua aplicação para validar completamente suas margens de segurança.
R: Nós desaconselhamos fortemente isso. A usinagem gera intenso calor localizado. Este calor desmagnetiza facilmente o material interno de forma permanente. Além disso, a perfuração introduz vibrações severas. Essas vibrações provavelmente destruirão o núcleo magnético altamente frágil, tornando o componente completamente inútil.
R: Diversas variáveis causam desempenho inferior. Você pode anexá-lo a um metal alvo fino, que satura rapidamente. Superfícies irregulares criam lacunas de ar prejudiciais. Os revestimentos pintados atuam como impedimentos físicos, enfraquecendo significativamente o campo magnético. Finalmente, você pode aplicar a força de cisalhamento em vez de uma tração perpendicular direta.
R: As melhores práticas mecânicas padrão se aplicam aqui. Certifique-se de que o engate da rosca seja igual a pelo menos o diâmetro total do parafuso ou pino. No entanto, evite estritamente atingir o fundo do parafuso em potes com rosca interna. O fundo cria uma pressão imensa que fratura o material interno.
R: Sim, mas apenas com proteção ambiental adequada. As versões padrão brutas corroerão rapidamente na chuva. Recomendamos fortemente variantes revestidas de poliuretano ou borracha. Como alternativa, especifique caixas de aço inoxidável de grau marítimo. Esses designs especializados evitam ferrugem severa e impedem o inchaço do ímã interno.
