A imprecisão dimensional em concreto pré-moldado atua como um assassino silencioso de margens. Cada milímetro de deslocamento da fôrma durante a concretagem desencadeia uma cascata de consequências dispendiosas. Elementos rejeitados, extenso retrabalho no local e atrasos nas linhas de montagem destroem rapidamente a lucratividade do projeto. Os métodos tradicionais de fixação geralmente dependem de soldagem destrutiva ou aparafusamento pesado. Essas técnicas mais antigas danificam permanentemente as mesas de fundição de aço e ainda permitem movimentos microscópicos sob carga pesada. Hoje, os modernos ímãs de cofragem oferecem uma alternativa muito superior a essas práticas desatualizadas e destrutivas. Embora a indústria frequentemente elogie os sistemas magnéticos por sua notável velocidade de configuração, seu verdadeiro valor está em outro lugar. Você descobrirá como esses dispositivos avançados fixam mecanicamente a fôrma em tolerâncias dimensionais estritas para garantir precisão absoluta. Exploraremos a física oculta por trás deles, os riscos comuns de implementação que você deve evitar e como selecionar o sistema exato necessário para sua planta de produção específica.
Precisão sob tensão: Os sistemas magnéticos evitam o deslocamento lateral da fôrma durante vibrações de alta frequência e vazamentos pesados de concreto.
Integridade do sistema: A precisão do posicionamento depende da relação entre a força de tração vertical, a resistência ao cisalhamento e o ajuste do adaptador.
Realidade Operacional: Detritos e ativação inadequada são as principais causas de falha magnética; protocolos de manutenção rigorosos são necessários para manter a precisão do deslocamento zero.
Lógica de aquisição: A seleção de um ímã para cofragem de edifícios requer a correspondência de forças de retenção específicas (por exemplo, 900 kg versus 2.100 kg) com a altura da fôrma, o material e a intensidade de vibração.
A precisão constitui a base da moderna fabricação de pré-moldados. Quando as formas se deslocam durante a concretagem, o elemento de concreto resultante perde sua viabilidade estrutural e estética. Os gerentes de fábrica muitas vezes subestimam as forças físicas exercidas sobre os moldes durante um ciclo de produção padrão.
Historicamente, as fábricas de pré-moldados dependiam de soldagem ou aparafusamento para fixar as grades laterais aos leitos de fundição. Esses métodos criam graves problemas operacionais ao longo do tempo. Cada vez que um trabalhador solda um suporte a uma mesa de aço, ele introduz tensão térmica localizada. Esse calor inevitavelmente deforma a superfície do metal. Ao desbastar as soldas antigas, você elimina a espessura da mesa e compromete seu nivelamento. Uma mesa de fundição empenada compromete inerentemente o posicionamento da base de qualquer cofragem futura. Aparafusar requer fazer furos na base. Esses furos determinam dimensões fixas, limitando severamente os tamanhos personalizados dos painéis e permitindo que a pasta de cimento vaze pelas aberturas.
Degradação da superfície: A soldagem e retificação contínuas destroem a planicidade crítica das mesas de fundição de aço.
Micromovimentos: As roscas aparafusadas podem se soltar sob vibração intensa, causando deslocamentos graduais.
Restrições rígidas: Furos pré-perfurados limitam a flexibilidade e retardam as trocas para projetos de moldes personalizados.
A consolidação do concreto requer vibração intensa e de alta frequência para remover os vazios de ar. Este processo introduz forças mecânicas violentas no sistema. Quando os vibradores são ativados, o concreto líquido denso empurra para fora contra os trilhos laterais. Fôrmas não seguras ou mal fixadas sofrem micro-mudanças. Mesmo uma pequena lacuna permite que água e pasta de cimento fina escorra pela base. Este sangramento causa inchaço dimensional na borda inferior do painel. Depois que o concreto cura, essa borda inchada impede que o painel se encaixe corretamente durante a instalação no local.
Os elementos estruturais exigem tolerâncias rigorosas, mas os elementos arquitetônicos pré-moldados exigem perfeição. O alinhamento estético das juntas determina tolerâncias próximas de zero. Os padrões da indústria de organizações como o Precast/Prestressed Concrete Institute (PCI) geralmente exigem tolerâncias em milímetros. Mesmo um pequeno deslocamento de 2 mm pode resultar num painel rejeitado. Ao lidar com agregados expostos ou fachadas arquitetônicas personalizadas, não é possível ocultar arestas desalinhadas. Você descarta o painel ou passa inúmeras horas retificando manualmente o concreto curado no tamanho certo.
A fixação magnética muda fundamentalmente a forma como as fábricas de pré-moldados abordam a segurança do molde. Em vez de lutar contra a mesa de fundição, os sistemas magnéticos funcionam perfeitamente ao lado dela. Eles utilizam materiais avançados de terras raras para criar um ponto de ancoragem temporário, mas praticamente imóvel.

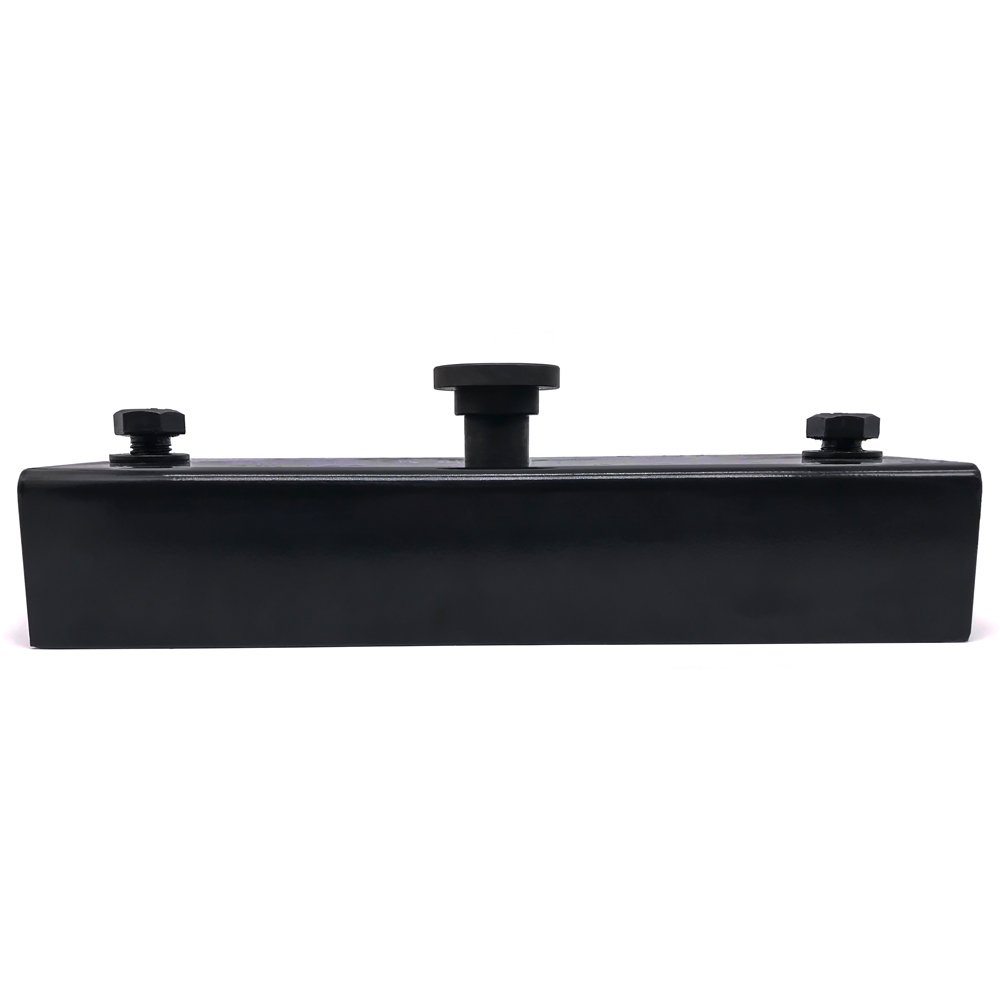

O núcleo desses sistemas depende de um circuito magnético integrado alimentado por blocos de neodímio. O neodímio fornece o campo magnético permanente mais forte disponível comercialmente. Os fabricantes abrigam esses ímãs dentro de uma caixa protetora de aço. Um mecanismo simples de botão controla o campo. Quando um trabalhador aperta o botão, o conjunto interno desce para entrar em contato com a mesa de aço. O invólucro de aço direciona o fluxo magnético inteiramente para baixo, na superfície da mesa. Isso cria um vínculo instantâneo e imensamente poderoso. Retrair o botão interrompe o circuito, permitindo que os trabalhadores levantem o dispositivo sem esforço.
Muitos compradores entendem mal a física do posicionamento magnético. Os fornecedores normalmente avaliam suas unidades pela força de tração vertical, como 1.000 kg ou 2.100 kg. No entanto, a fôrma raramente tenta levantar verticalmente durante a concretagem. O valor real da precisão de posicionamento depende da resistência ao cisalhamento. A resistência ao cisalhamento mede o atrito contra a mesa que impede o deslizamento.
Um vazamento forte empurra para fora lateralmente. O ímã deve agarrar a mesa com força suficiente para resistir a esse empurrão lateral. Geralmente, a resistência ao cisalhamento lateral é igual a aproximadamente 25% a 30% da força de tração vertical. Se você precisar de 300kg de resistência lateral para segurar um molde de painel de parede, deverá selecionar uma unidade com pelo menos 1000kg de capacidade de tração vertical.
Tabela 1: Força de tração vertical versus resistência ao cisalhamento lateral estimada
Força de tração vertical nominal (kg) | Resistência estimada ao cisalhamento (kg) | Aplicação Pré-moldada Ideal |
|---|---|---|
450kg | 110 - 135kg | Bloqueios de janelas, chanfros leves, lajes finas. |
900kg | 225 - 270kg | Lajes padrão, guardas laterais de altura média. |
1.800kg | 450 - 540kg | Painéis de parede sólida, ambientes com fortes vibrações. |
Mais de 2100kg | 525 - 630+kg | Paredes resistentes espessas, moldes modulares altos, vibração intensa. |
Os ímãs atuam como âncora fundamental, mas não podem garantir a precisão por si só. Precisão finalizada pelos adaptadores e pinças que conectam o ímã às grades laterais. Sistemas de alta qualidade fazem interface diretamente com moldes laterais de madeira, aço ou alumínio. Os trabalhadores aparafusam ou encaixam suportes específicos na caixa do ímã. Esses suportes pressionam firmemente a fôrma. Eles evitam que o trilho se curve para fora, garantindo linhas perfeitamente retas em longos vãos. Um adaptador fraco entortará, tornando um ímã poderoso totalmente inútil.
Nem todos os sistemas magnéticos têm o mesmo desempenho no chão de fábrica. Duas unidades podem anunciar a mesma classificação de tração vertical, mas seu projeto estrutural determina quão bem elas mantêm o posicionamento sob tensão. Você deve olhar além da folha de especificações básicas para avaliar a construção mecânica.
Os fornecedores normalmente constroem caixas de aço carbono ou aço inoxidável. O aço carbono oferece excelente durabilidade e condutividade de fluxo, mas requer proteção contra ferrugem. O aço inoxidável resiste melhor ao ambiente alcalino corrosivo do concreto úmido, embora custe mais.
Independentemente do material, uma base plana e perfeitamente usinada permanece inegociável. O circuito magnético depende do contato absoluto com a mesa. Qualquer deformação no invólucro magnético reduz o contato com a superfície. Uma lacuna tão fina quanto um pedaço de papel compromete drasticamente a força de retenção. A usinagem CNC de precisão da base garante que a unidade fique nivelada com a mesa, maximizando a resistência ao cisalhamento.

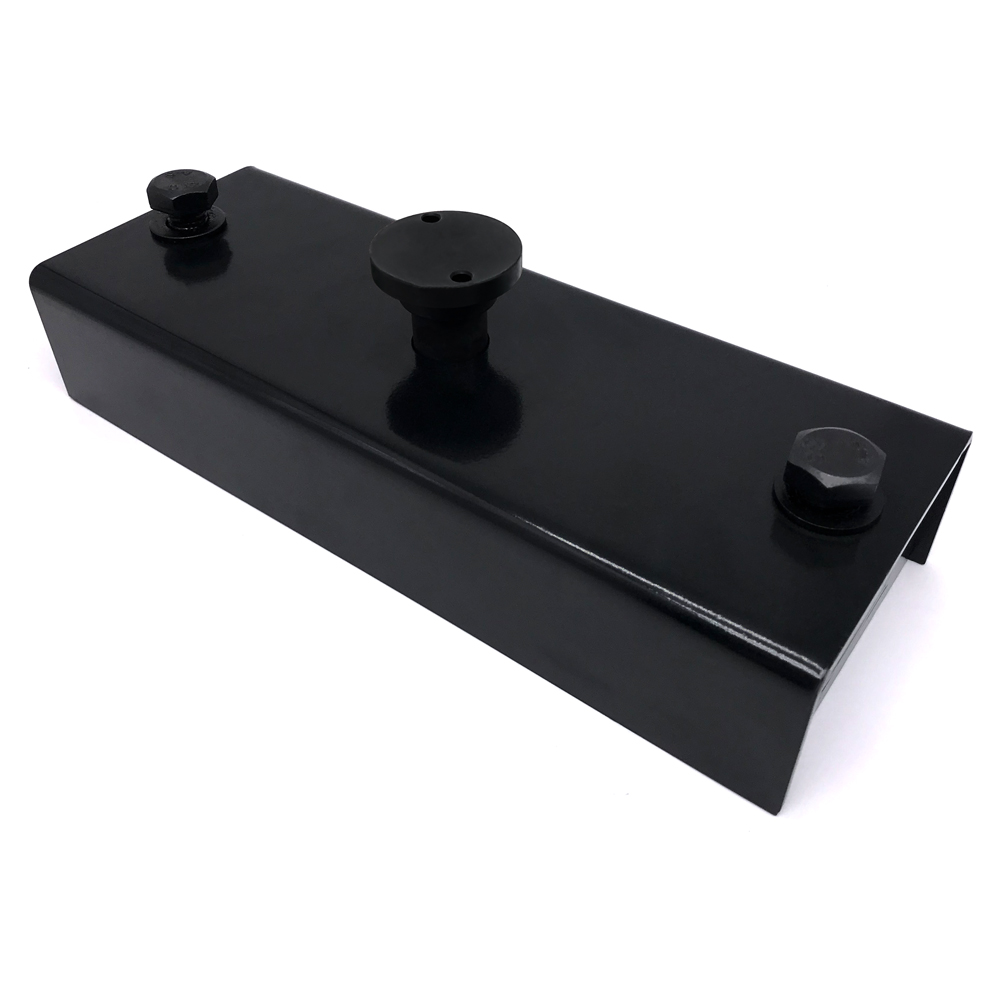

A mecânica interna determina a confiabilidade do sistema ao longo do tempo. O botão utiliza molas internas fortes para segurar o conjunto magnético quando desengatado e para encaixá-lo firmemente quando ativado. Uma mola fraca cria consequências desastrosas. A vibração de alta frequência da mesa de fundição pode causar vibração em uma mola fraca. Essa vibração permite que o ímã se desengate ligeiramente por frações de segundo. Ao longo de um ciclo de vibração de dez minutos, esses microdesengates levam a graves desvios da fôrma.
Os projetos pré-moldados modernos apresentam detalhes arquitetônicos complexos. Equipamentos volumosos limitam sua capacidade de criar cantos estreitos ou ângulos personalizados. Você deve avaliar a relação força/tamanho. Unidades premium agregam imensa potência em dimensões compactas. Um ímã de cofragem de construção menor permite que os trabalhadores coloquem âncoras mais próximas umas das outras em espaços confinados. Isto garante um posicionamento preciso sem interferência física entre múltiplas unidades.
Mesmo o equipamento magnético mais avançado falha se os trabalhadores o manusearem mal. A higiene operacional impacta diretamente a precisão do posicionamento. Um ambiente de fábrica rigoroso apresenta vários riscos críticos que comprometem a ligação entre o ímã e a mesa.
O “entreferro” representa o ponto de falha mais comum em instalações pré-moldadas. A força magnética cai exponencialmente à medida que a distância aumenta. Se lama de concreto, flocos de ferrugem ou poeira se acumularem entre o ímã e a mesa, isso criará uma lacuna física. Uma folga de apenas 1 mm pode reduzir a força de retenção em mais de 50%. Quando a força de retenção cai, a resistência ao cisalhamento lateral despenca. O concreto vibrante empurra facilmente a fôrma para fora do alinhamento. Manter uma mesa de fundição impecável é um requisito estrito, não uma sugestão opcional.
Os trabalhadores pré-moldados costumam usar martelos de aço pesados para ajustar o equipamento. Você deve proibir estritamente esta prática em relação a dispositivos magnéticos. Golpear a carcaça de metal com um martelo de aço envia enormes ondas de choque para o núcleo. Os blocos de neodímio são incrivelmente poderosos, mas altamente frágeis. Golpes repetidos de martelo quebrarão os ímãs internos. Uma vez destruídos, perdem permanentemente a capacidade de manter tolerâncias.
Erro comum: Usar uma marreta para forçar um ímã para mais perto da borda da fôrma.
Melhor Prática: Desengate o botão, deslize a unidade suavemente com a mão e volte a engatá-la quando estiver corretamente posicionada.
Para garantir que seu sistema funcione com precisão durante a vida útil pretendida, implemente protocolos de mitigação rigorosos. Primeiro, utilize agentes desmoldantes adequados na mesa de fundição e no alojamento do ímã para evitar a adesão do concreto. Em segundo lugar, forneça ferramentas de limpeza dedicadas. Forneça aos trabalhadores raspadores especializados e escovas de cerdas duras para limpar diariamente o fundo das unidades. Finalmente, determine o uso de barras de alavanca adequadas. Os fornecedores projetam pés de cabra específicos que se encaixam no slot do botão para desengatar o conjunto suavemente. Depender de ferramentas improvisadas danifica os mecanismos de mola e entorta a carcaça.
A aquisição de um sistema magnético requer cálculos cuidadosos. Comprar unidades superdimensionadas desperdiça capital, enquanto unidades subdimensionadas garantem falhas de tolerância. Siga uma estrutura estruturada para adequar o equipamento às suas realidades de produção.
Você precisa de uma heurística de base para seleção com base na espessura do painel e na velocidade de vazamento.
Serviço leve (450 kg - 600 kg): Use-os para bloqueios internos de janelas, caixilhos de portas ou revestimentos arquitetônicos finos de 50 mm.
Serviço Médio (900kg - 1000kg): Ideal para lajes padrão de até 150mm de espessura e ambientes de vibração moderada.
Serviço Pesado (1800kg - 2100kg+): Obrigatório para painéis de parede espessos e resistentes, colunas profundas e ciclos agressivos de vibração de alta frequência.
Não avalie o ímã isoladamente. Aconselhe sua equipe de compras a avaliar o ecossistema de adaptadores do fornecedor. Os melhores fornecedores oferecem uma ampla gama de suportes intercambiáveis. Determine se o fornecedor pode fornecer ou personalizar adaptadores que se ajustem perfeitamente aos moldes de madeira ou aço existentes em sua planta. Se os adaptadores ficarem soltos, a precisão do ímã será desperdiçada.
Responsabilize seus fornecedores por suas reivindicações de desempenho. Instrua os compradores a solicitar relatórios de testes independentes. Fabricantes respeitáveis usam máquinas digitais de teste de tração para verificar suas classificações de tração vertical. Além disso, solicite certificações de materiais referentes à carcaça de aço e aos graus de neodímio. Esclareça os termos de garantia, especificamente em relação à degradação magnética ao longo do tempo. Materiais de terras raras de alta qualidade não devem perder energia significativa sob temperaturas normais de operação.
Nunca revise cegamente uma enorme linha de produção. Recomendamos começar com um teste piloto controlado. Compre um pequeno lote de unidades – talvez dez ou vinte – para rodar em uma única mesa de fundição. Isso permite que sua equipe verifique a resistência ao cisalhamento sob as frequências reais de vibração da planta. Deixe que seus trabalhadores manuseiem o equipamento para verificar se os mecanismos de liberação atendem ao seu fluxo operacional. Depois de confirmar que o sistema mantém as tolerâncias perfeitamente durante vazamentos pesados, você poderá prosseguir com segurança com uma implementação completa de fábrica.
Alcançar dimensões milimétricas perfeitas em concreto pré-moldado requer mais do que mão de obra qualificada; exige uma mecânica de fixação inteligente. Um conjunto magnético de alta qualidade é um instrumento de precisão habilmente disfarçado como uma ferramenta robusta de fábrica. Seu verdadeiro valor reside na eliminação completa do retrabalho, retificação e desperdício de material associados a imprecisões dimensionais.
A transição para um sistema magnético representa uma atualização operacional estratégica que se paga através da redução drástica dos tempos de configuração da mão de obra.
A precisão só é garantida quando a força de tração vertical se traduz em resistência ao cisalhamento lateral suficiente para suportar vibrações de alta frequência.
Uma higiene operacional rigorosa – evitando especificamente lacunas de ar e proibindo golpes de martelo – é obrigatória para manter a precisão do deslocamento zero.
Combinar a capacidade magnética correta com a altura e o material da fôrma evita rupturas dispendiosas durante vazamentos pesados de concreto.
Audite suas taxas atuais de rejeição causadas por erros dimensionais e vazamentos em moldes. Entre em contato com um representante técnico de vendas para calcular as especificações exatas do ímã necessárias para seus painéis mais pesados e agende um teste piloto para experimentar a precisão em primeira mão.
R: Na maioria dos contextos industriais, eles são sinônimos. No entanto, “ímãs de cofragem” geralmente se referem aos conjuntos completos de caixas de botões usados em mesas pré-moldadas, enquanto “ímãs de cofragem” às vezes podem abranger ímãs de inserção ou chanfros magnéticos.
R: Os ímãs de neodímio perdem menos de 1% de sua resistência ao longo de 10 anos se forem protegidos do calor extremo (acima de 80°C/176°F) e de impactos físicos severos.
R: Sim. Suportes especializados e adaptadores aparafusados são usados para fixar a caixa magnética com segurança aos moldes de borda de madeira, trazendo a mesma precisão de posicionamento da mesa de aço para configurações de cofragem de madeira.
R: O deslizamento é quase sempre causado por uma mesa de fundição suja (resíduo de concreto criando um entreferro), usando um ímã com classificação de força de cisalhamento insuficiente para a altura de vazamento ou um conjunto magnético interno danificado.
