Durante a produção de concreto pré-moldado, a vibração e o concreto úmido exercem forte pressão hidrostática e forças laterais na fôrma. Despejar concreto autoadensável introduz um imenso estresse externo. Esta energia cinética força as formas a se deslocarem se forem fixadas incorretamente. O deslocamento da fôrma, ou falha por cisalhamento, leva à ruptura imediata do concreto. Você então enfrenta imprecisões dimensionais, desperdício de materiais e retrabalho caro. Prevenir estas rupturas exige estabilidade absoluta da fôrma. A transição do aparafusamento mecânico para a fixação magnética requer uma compreensão estrita da física magnética. Como os circuitos magnéticos traduzem a capacidade de tração vertical em resistência ao cisalhamento horizontal? Responder a esta pergunta ajuda a manter a integridade da fôrma sob condições extremas de vazamento. A aplicação adequada de ímãs de cofragem depende do domínio da dinâmica de atrito, das condições da superfície e da arquitetura de fluxo. Você aprenderá a mecânica exata da resistência ao cisalhamento, regras de cálculo de capacidade e práticas operacionais críticas. Esse conhecimento garante que sua planta de pré-moldados evite deslizamentos catastróficos da fôrma.
Força de cisalhamento versus força de tração: A resistência ao cisalhamento horizontal de um ímã é normalmente de apenas 20% a 30% de sua força de retenção vertical nominal, dependendo fortemente do atrito da mesa.
Arquitetura de fluxo magnético: matrizes de neodímio de alta qualidade (NdFeB) concentram o fluxo magnético diretamente para baixo através de um invólucro de aço, maximizando a área de contato sem vazamento magnético.
Regra de avaliação: A seleção de um ímã para cofragem de edifícios requer o cálculo da pressão hidrostática do concreto em relação à altura da fôrma, e não apenas a observação das classificações máximas de tração.
Realidade operacional: Mesmo os ímãs de maior qualidade falham se a base de fundição de aço não for polida, deformada ou contaminada com resíduos de concreto.
A concretagem é um evento dinâmico. As fábricas de pré-moldados frequentemente usam concreto autoadensável (CAA) para acelerar os prazos de produção. O SCC flui quase como um líquido pesado. Cria imensa pressão hidrostática contra a fôrma. À medida que o concreto sobe, esta pressão externa se multiplica significativamente. Vibradores externos amplificam o estresse. Os vibradores operam em altas frequências para consolidar a mixagem. Eles introduzem intensa energia cinética na mesa de aço. Esta energia cinética tenta empurrar a fôrma lateralmente. A cofragem deve resistir a estas forças combinadas. Os formulários não seguros deslizarão para trás. Mesmo um milímetro de movimento compromete as dimensões finais do painel.
Muitos operadores não entendem como funciona a fixação magnética. Os ímãs não seguram a fôrma puxando-a lateralmente. Eles puxam direto para baixo. Eles criam uma imensa pressão descendente no leito de fundição. Essa força normal descendente gera atrito. O atrito é o mecanismo real que resiste à pressão lateral do concreto. Um princípio básico da física rege esta relação. A resistência ao cisalhamento é igual à força normal descendente multiplicada pelo coeficiente de atrito. A superfície da mesa de aço desempenha um papel crítico aqui. Mesas lisas e altamente polidas oferecem menos atrito. O óleo de forma reduz ainda mais esse coeficiente de atrito. A unidade magnética deve superar este ambiente escorregadio. Isso é feito aplicando uma adesão vertical esmagadora.
Os engenheiros contam com uma linha de base rigorosa para aplicações pré-moldadas. Chamamos isso de regra dos 20-30%. Uma unidade classificada para 1.000 kg de tração vertical não resistirá a 1.000 kg de força horizontal. Na realidade, oferece apenas 200 kg a 300 kg de resistência ao cisalhamento lateral. Esta redução pressupõe uma base de fundição de aço lubrificada padrão. O coeficiente de atrito normalmente oscila entre 0,2 e 0,3 em mesas lubrificadas. Você deve calcular a estabilidade da fôrma usando este valor de cisalhamento reduzido. Depender apenas da classificação máxima de tração garante o fracasso. Os gerentes de fábrica devem levar em conta esta regra durante a configuração. O espaçamento dos ímãs mais próximos compensa essa menor resistência horizontal. Compreender esta realidade matemática evita explosões inesperadas no chão de fábrica.
Os sistemas pré-moldados modernos dependem de materiais de terras raras de neodímio (NdFeB). Os fabricantes organizam esses blocos NdFeB em matrizes internas precisas. Os engenheiros alternam as polaridades desses blocos. Esta configuração maximiza a intensidade do campo magnético. Ele empurra o fluxo magnético para uma pegada altamente concentrada. O neodímio de alta qualidade oferece enorme poder de retenção por centímetro cúbico. Isso permite que a unidade geral permaneça compacta. Os trabalhadores podem facilmente levantar e posicionar o dispositivo manualmente. Apesar de sua pequena área física, esses arrays geram força descendente de nível industrial. O alinhamento preciso garante um poder de retenção uniforme em toda a superfície de contato.
A carcaça externa desempenha um papel ativo no desempenho magnético. Os designers constroem esta caixa em aço carbono sólido. O aço carbono atua como um poderoso condutor magnético. Funciona como uma proteção de fluxo precisa. A caixa captura as linhas do campo magnético. Isso os força diretamente para a cama de fundição. Isso evita que a energia magnética escape para o ar circundante. Impede que campos magnéticos dispersos atraiam vergalhões ou concreto úmido. O projeto adequado do circuito de fluxo garante sangramento magnético zero. Toda a energia magnética disponível é transferida diretamente para a mesa de aço. Esta energia direcionada cria a imensa tração vertical necessária para a resistência ao cisalhamento.

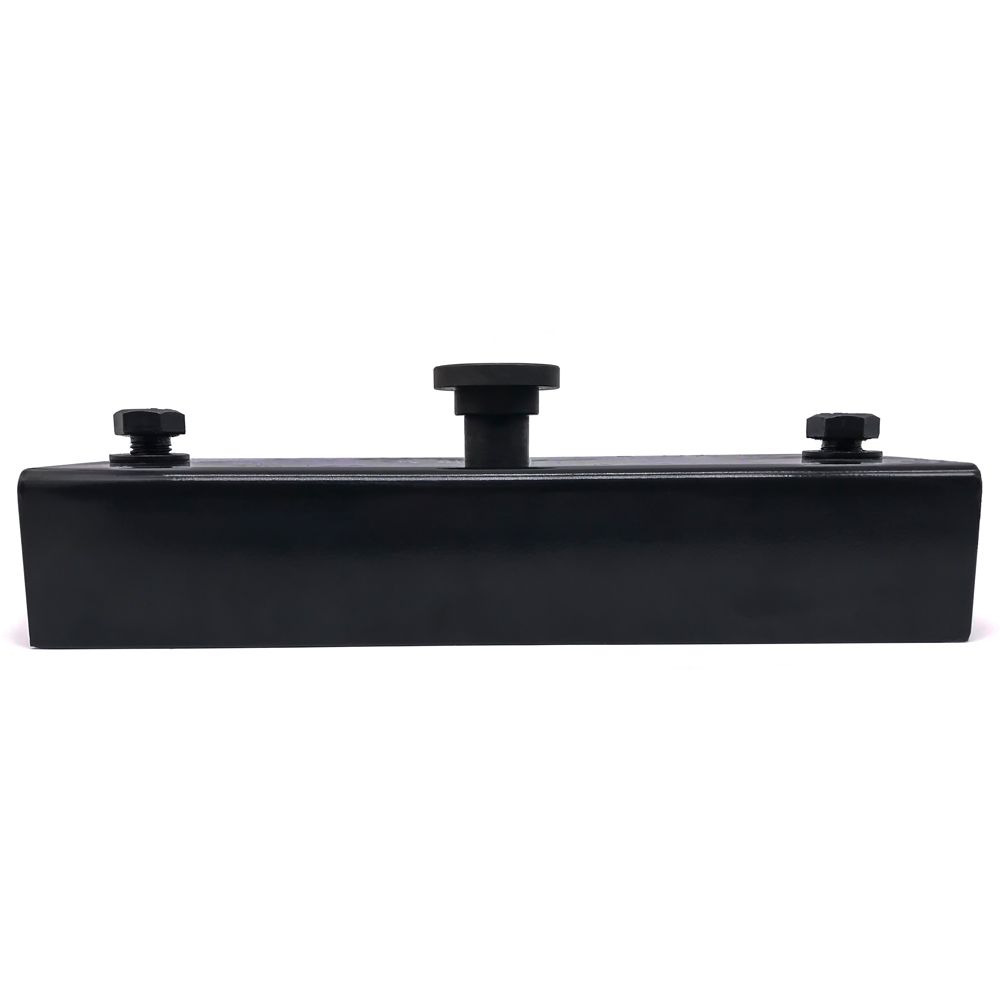

Cada premium ímã de cofragem de construção possui um botão de engate mecânico. Este botão se conecta a um sistema de mola interna resistente. Os operadores posicionam a unidade e apertam o botão. A mola comprime instantaneamente. A matriz NdFeB cai e entra em contato com a mesa de aço. Isto envolve a adesão magnética total imediatamente. A liberação do sistema requer uma ferramenta de alavanca especializada. A alavanca puxa a matriz para cima, interrompendo o circuito magnético. Este sistema de mola mecânica deve funcionar perfeitamente. Deve circular milhares de vezes sem falhar. Uma mola fraca não levantará o conjunto de forma limpa. Um botão emperrado danifica os blocos internos e interrompe a produção.
A seleção da capacidade correta requer a avaliação de seus elementos pré-moldados específicos. Diferentes profundidades de concreto exercem pressões hidrostáticas muito diferentes. Você deve combinar a força de tração com o perfil da fôrma.
Formas de baixo perfil (50-100mm): Estas formas fundem lajes finas ou pisos de filigrana. Eles geram pressão hidrostática mínima. Você deve especificar unidades que forneçam 450 kg a 900 kg de força de tração vertical.
Painéis/colunas de parede maciça (150-300mm+): Estas formas suportam volumes de concreto espessos e pesados. A pressão lateral é extrema. Essas aplicações exigem unidades pesadas que oferecem de 1.800 kg a 2.100 kg+ de força de tração.
Usar unidades superdimensionadas em placas finas desperdiça dinheiro e complica a desmontagem. O uso de unidades subdimensionadas em paredes pesadas é um convite a falhas catastróficas por cisalhamento.
As plantas pré-moldadas utilizam vários materiais de cofragem. Madeira, alumínio e aço interagem de maneira diferente com sistemas magnéticos. As formas de madeira requerem placas adaptadoras específicas para distribuir a força de fixação. A madeira pode comprimir ligeiramente, o que às vezes afrouxa a conexão com o tempo. As formas de alumínio são leves, mas requerem braçadeiras integradas para evitar arqueamento. A cofragem de aço proporciona a interface mais rígida. A ligação entre o dispositivo e a fôrma determina a distribuição do cisalhamento. Se o adaptador oscilar, o íman perde a sua influência mecânica. Você deve avaliar a segurança com que o sistema se fixa ao seu material de cofragem específico. Uma conexão rígida e nivelada garante a máxima estabilidade lateral.
Pisos de fábrica pré-moldados são ambientes agressivos. Os trabalhadores freqüentemente usam martelos de aço para ajustar a fôrma. Freqüentemente, eles atingem diretamente os invólucros magnéticos. Esta prática imprópria prejudica caixas metálicas baratas. Avalie cuidadosamente a espessura do revestimento. Sistemas de alta qualidade usam gabinetes espessos de aço carbono ou aço inoxidável. Eles devem resistir a repetidos impactos de força contundente. A exposição química é outra ameaça. Aceleradores de cura de concreto e agentes desmoldantes agressivos degradam o metal rapidamente. As opções de aço inoxidável resistem muito melhor à corrosão do que o aço carbono pintado. Avalie o uso de produtos químicos específicos da sua planta. Escolha uma classificação de gabinete capaz de sobreviver ao abuso diário.
Tabela de especificações de capacidade e cofragem magnética
Profundidade do Elemento de Concreto | Tipo de aplicativo | Força de tração recomendada | Resistência ao cisalhamento estimada (mesa lubrificada) |
|---|---|---|---|
50mm - 100mm | Lajes de Filigrana / Painéis Finos | 450kg - 900kg | 90kg - 270kg |
100mm - 150mm | Painéis de parede padrão | 1000kg - 1350kg | 200kg - 405kg |
150mm - 300mm+ | Colunas Pesadas / Muros de Contenção | 1800kg - 2100kg+ | 360kg - 630kg+ |
A contaminação da superfície causa a grande maioria das falhas por cisalhamento. A força magnética cai exponencialmente à medida que a distância aumenta. Esta é a lei do inverso do quadrado do magnetismo em ação. Respingos de concreto criam pequenas micro-lacunas. O acúmulo de ferrugem e camadas espessas de excesso de óleo também interrompem o contato direto. Mesmo um espaço microscópico de 1 mm entre o dispositivo e a cama é perigoso. Pode reduzir a força de retenção em mais de 50%. Uma unidade classificada para 1.000 kg pode, de repente, fornecer apenas 400 kg de tração para baixo. A resistência ao cisalhamento lateral resultante cai abaixo de 100 kg. O deslizamento da cofragem torna-se inevitável. Os operadores devem manter as bases de fundição de aço impecáveis para garantir a capacidade total de retenção.
A aceleração dos tempos de cura geralmente envolve leitos de fundição aquecidos. Esta energia térmica representa um risco oculto para os materiais NdFeB. Os blocos de neodímio padrão são altamente sensíveis ao calor extremo. Eles começam a perder sua força magnética permanente se expostos a temperaturas contínuas acima de 80°C (176°F). Esta degradação é irreversível. Uma vez que ocorre a desmagnetização térmica, a unidade não consegue segurar a fôrma com segurança. Se sua planta de pré-moldados utiliza cura a vapor ou mesas aquecidas, as unidades padrão falharão prematuramente. Você deve adquirir conjuntos magnéticos especializados com classificação de alta temperatura. Essas unidades especializadas utilizam misturas modificadas de terras raras capazes de suportar 120°C ou mais sem degradação.
Negligenciar a manutenção dos equipamentos cria graves gargalos operacionais. O botão de engajamento é particularmente vulnerável. O concreto líquido e a poeira infiltram-se facilmente no alojamento da mola mecânica. Sem limpeza regular, esses detritos endurecem. O mecanismo do botão fica preso. As unidades ficam presas na posição LIGADA permanentemente. Os trabalhadores desperdiçam um tempo valioso de produção retirando dispositivos presos das mesas. Essa intromissão agressiva danifica a superfície da mesa e compromete a segurança do trabalhador.
Adote estas práticas rigorosas de manutenção para evitar falhas:
Raspagem Diária: Remova todos os respingos de concreto da superfície de contato inferior usando um raspador de plástico.
Lubrificação Semanal: Aplique lubrificante industrial no mecanismo de mola do botão para evitar emperramento.
Inspeção Mensal: Verifique a carcaça externa de aço quanto a amassados estruturais ou corrosão profunda.
Protocolos de armazenamento: Armazene as unidades longe da umidade direta em um porta-ferramentas seco e organizado.
Nunca baseie as decisões de aquisição apenas em máximos teóricos. Os folhetos de marketing geralmente destacam classificações de pull em perfeitas condições. O chão de sua fábrica não é um ambiente perfeito. Exija curvas reais de pull-test do seu fornecedor. Peça-lhes dados certificados de teste de cisalhamento. Esses dados devem demonstrar desempenho sob diversas condições de atrito. Você precisa ver como a unidade funciona em aço fortemente oleado. Testes no mundo real comprovam a confiabilidade da engenharia. Os fornecedores que não conseguem fornecer dados empíricos de força de corte não podem garantir a estabilidade da fôrma. Resultados transparentes de testes indicam que um fabricante entende os desafios da indústria de pré-moldados.
Um sistema de fixação superior proporciona alta tração vertical e excelente adaptabilidade. Os perfis de cofragem mudam frequentemente com base nas exigências do projeto. Você pode usar formas de madeira hoje e formas de aço amanhã. Um fornecedor de qualidade oferece um ecossistema de adaptadores padronizados e intercambiáveis. Esses suportes e braçadeiras são fixados com segurança ao corpo magnético principal. Eles se adaptam a diversos perfis de cofragem em toda a sua fábrica. Essa flexibilidade economiza enormes custos de aquisição. Você evita comprar sistemas magnéticos inteiramente novos para cada novo tipo de cofragem. Avalie o catálogo de acessórios do fornecedor antes de se comprometer com seus principais blocos magnéticos.
Evite comprar centenas de unidades às cegas. Recomendamos começar com um protocolo rigoroso de testes piloto. Encomende um pequeno lote piloto ao seu fornecedor selecionado. Teste essas unidades em relação às realidades operacionais específicas da sua planta. Execute-os junto com seus vibradores externos de alta frequência. Observe como eles lidam com seus projetos exclusivos de mistura de concreto autoadensável. Avalie-os em suas mesas de fundição mais antigas e desgastadas. Meça qualquer microdeslocamento usando medidores com mostrador durante um vazamento em tempo real. Este teste físico revela fraquezas ocultas em mecanismos de mola ou projetos de fluxo. Conclua esta fase piloto com êxito antes de implementar um plano de aquisições em grande escala.
Prevenir o deslizamento da fôrma requer equilíbrio entre a força magnética vertical, o atrito da mesa e o espaçamento adequado. Agora você entende como a tração para baixo se traduz em resistência ao cisalhamento lateral através da regra de 20-30%. Superar pressões hidrostáticas extremas significa escolher a capacidade correta de NdFeB e manter superfícies de fundição impecáveis. Ignorar micro-intervalos ou limites térmicos comprometerá rapidamente a precisão da sua produção. É altamente recomendável padronizar seus protocolos de manutenção diária para proteger esse investimento essencial em equipamentos. Superfícies de contato limpas e molas lubrificadas garantem milhares de ciclos perfeitos. Convide seus gerentes de engenharia e compras para solicitar uma consulta técnica hoje mesmo. Revise as folhas de especificações específicas do produto ou baixe um guia de cálculo de força de cisalhamento para garantir seu próximo grande projeto pré-moldado.
R: A proporção depende inteiramente do atrito da mesa. Em mesas de aço lubrificadas padrão, o coeficiente de atrito é normalmente de 0,2 a 0,3. Portanto, a resistência ao cisalhamento lateral de um ímã é geralmente de 20% a 30% de sua força de tração vertical nominal. Um ímã de 1.000 kg oferece cerca de 200 kg a 300 kg de resistência horizontal.
R: Os campos magnéticos obedecem à lei do inverso do quadrado. A força cai exponencialmente à medida que a distância aumenta. Mesmo uma folga de 1 mm causada por detritos de concreto ou ferrugem pode reduzir a força de retenção vertical em mais de 50%. Isto reduz diretamente a resistência ao cisalhamento lateral, causando deslizamento imediato da fôrma.
R: Os ímãs NdFeB padrão perdem resistência permanente se expostos continuamente a temperaturas acima de 80°C (176°F). Se sua planta utiliza leitos de cura aquecidos, você deve adquirir conjuntos magnéticos especializados de alta temperatura, projetados para suportar ambientes térmicos elevados sem desmagnetização.
R: O espaçamento depende da altura do concreto, do desenho da mistura e da intensidade do vibrador. Como linha de base geral, os operadores os colocam a uma distância de 1 a 1,5 metros um do outro. Painéis de parede mais altos ou aplicações intensas de vibradores de alta frequência exigem espaçamentos menores, geralmente a cada 0,5 a 0,8 metros, para garantir estabilidade.
