Estamos constantemente tentando nos aprimorar em novos pensamentos, novas tecnologias e novos métodos de trabalho.
R16.4xr14.2x25.7 ° XL7
SHINE
| Quantidade: | |
|---|---|

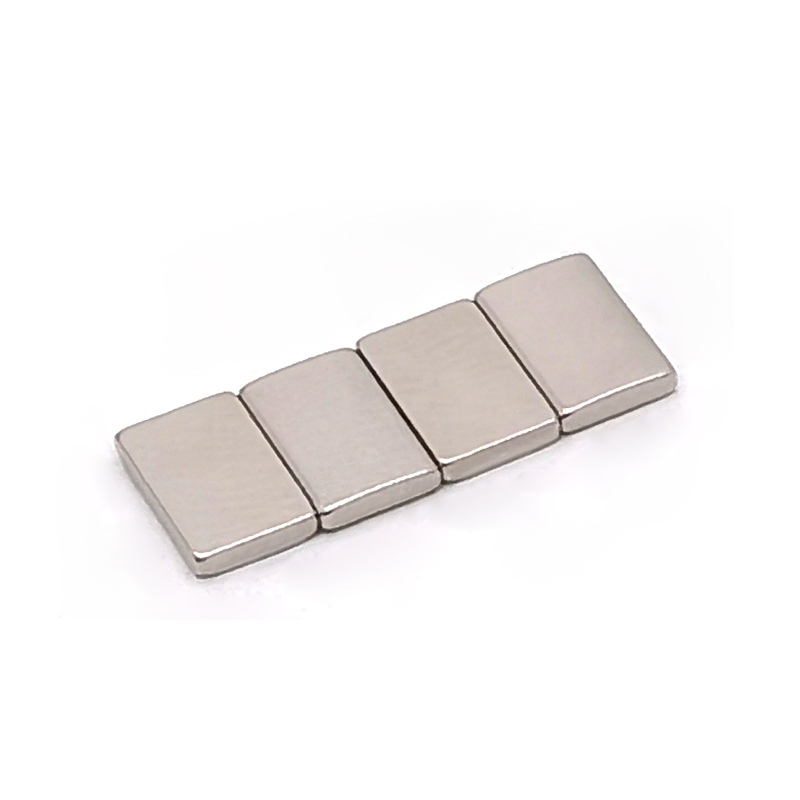

Shine Magnetics apresenta seus ímãs de bloco NdFeB sinterizados N45SH, projetados especificamente para motores de drones de nível industrial, bem como sistemas de propulsão de veículos aéreos não tripulados (UAVs) multirotores e de asa fixa. Utilizando o grau N45SH de alto desempenho, esses ímãs apresentam um produto energético máximo de 43–45 MGOe e uma coercividade intrínseca (Hcj) de ≥ 15 kOe (com valores reais normalmente excedendo 20 kOe, correspondendo ao grau SH). Capazes de operar em temperaturas de até 150°C, eles mantêm uma taxa de desmagnetização excepcionalmente baixa, mesmo durante a operação do motor em alta velocidade e em ambientes de alta temperatura.
O produto apresenta uma geometria de bloco padrão (com dimensões típicas como 20×10×5 mm; tamanhos personalizados estão disponíveis) e é finalizado com um revestimento de níquel-cobre-níquel (Ni-Cu-Ni) de camada tripla. Tendo passado com sucesso em um teste de névoa salina de 48 horas, os ímãs resistem efetivamente aos efeitos corrosivos da umidade, da névoa salina e dos ambientes químicos encontrados nos conjuntos do motor. A alta indução residual dos ímãs (Br ≥ 13,2 kGs) e as características de alta coercividade permitem que os motores dos drones alcancem maior densidade de potência, designs de circuito magnético mais compactos e perdas de cobre reduzidas - estendendo assim a resistência do voo e melhorando a capacidade de carga útil.
Adequado para uma ampla gama de aplicações de motores de drones:
Motores tipo disco para drones de fotografia aérea
Motores sem escova de alta velocidade para drones de corrida
Motores pesados para drones de proteção de plantas agrícolas
Sistemas de propulsão para mapeamento industrial e drones de inspeção
A Shine Magnetics oferece serviços de personalização abrangentes e completos, desde peças brutas até produtos acabados. Fornecemos tolerâncias dimensionais rigorosas para tamanhos de bloco (até ±0,03 mm), uma escolha de padrões de magnetização (incluindo magnetização paralela, de espessura total ou multipolar) e várias opções de pós-processamento, como suporte adesivo e encapsulamento de plástico.
| Aplicação principal | Usado para motores de drones |
| Lugar de origem | Ningbo, China |
| Marca | BRILHAR |
| Nota | N45SH |
| Tipo de revestimento | Níquel revestimento |
| Tamanho | R16.4mmxr14.2mmx25.7 ° xl7mm |
| Serviço de processamento | Modelagem, sinterização, corte, revestimento |
| Embalagem | Papel anti -ativo, junta, embalagem a vácuo, material de espuma de células internas, caixa, caixa de plástico, transporte de paletes de proteção |
| Transporte | Entrega expressa, logística, transporte marítimo ou aéreo |
| Re: Os dados acima são apenas para sua referência. Entre em contato conosco para obter mais detalhes. | |
1. Sistema de energia do drone
Utilizado para motores sem escova em veículos aéreos não tripulados de asa múltipla e de asa fixa para aumentar a estabilidade do pau, a eficiência da escalada e a resposta dinâmica, atendendo às necessidades de fotografia aérea, proteção agrícola, transporte logístico e outros cenários.
2. Novas energia e dispositivos inteligentes
Expanda para cenários de alto desempenho, como motores de acionamento de veículos elétricos, turbinas eólicas e eletrônicos de consumo (como unidades de disco rígido e módulos de carregamento sem fio).
3. Soluções personalizadas
Forneça serviços de otimização de projeto de circuito magnético para suportar requisitos de motor personalizados para ambientes extremos (baixa temperatura, vibração forte) em vários campos.
A seguir, são apresentados os métodos de magnetização convencionais. Se houver requisitos de magnetização especiais, entre em contato conosco para consulta!
1. Em comparação com os ímãs N45 padrão, quais vantagens os ímãs de neodímio N45SH oferecem para motores de drones?
Os ímãs N45SH possuem uma coercividade intrínseca mais alta (Hcj ≥ 20 kOe), permitindo-lhes suportar as altas temperaturas – até 150°C – geradas durante a operação em alta velocidade dos motores dos drones. Em contraste, os ímãs N45 padrão (Hcj ≥ 12 kOe) começam a sofrer desmagnetização significativa em temperaturas superiores a 80°C. A utilização do N45SH garante que as propriedades magnéticas do motor permaneçam estáveis sob cargas sustentadas de alta corrente, evitando assim um declínio no empuxo ou uma redução na duração do voo causada pela desmagnetização.
2. O revestimento de níquel nesses blocos magnéticos é adequado para os ambientes externos úmidos em que os drones operam?
Sim. Nosso revestimento de níquel-cobre-níquel (Ni-Cu-Ni) de camada tripla passou com sucesso em um teste de névoa salina neutra de 48 horas (ASTM B117) sem exibir quaisquer sinais de ferrugem vermelha na superfície. Além disso, o revestimento é denso e de espessura uniforme (15–25 μm), prevenindo efetivamente a oxidação do substrato NdFeB e atendendo aos requisitos para o uso a longo prazo de drones em ambientes chuvosos, de alta umidade ou costeiros.
3. É possível encomendar blocos magnéticos de tamanho personalizado? Qual é a quantidade mínima de pedido (MOQ)?
Sim, absolutamente. Apoiamos a personalização de blocos magnéticos em qualquer tamanho, com espessuras tão baixas quanto 1 mm e comprimentos/larguras que variam de 3 mm a 100 mm. Para a fase de amostragem, o MOQ é de 10 peças; para produção em massa, o MOQ padrão é normalmente de 1.000 peças, embora isso possa variar dependendo da complexidade das dimensões. Também oferecemos consultoria gratuita sobre especificações de tolerância dimensional.
4. Qual é a temperatura máxima de operação dos ímãs N45SH? É necessário resfriamento adicional em um motor drone?
A temperatura máxima de operação contínua é de 150°C e os ímãs podem suportar temperaturas de até 180°C por curtos períodos (alguns minutos). Em motores drone típicos, as temperaturas dos enrolamentos são geralmente mantidas abaixo de 120°C; portanto, os ímãs N45SH podem ser utilizados com segurança sem a necessidade de projetos de resfriamento adicionais. No entanto, se o projeto do motor for particularmente compacto ou sujeito a operação contínua de alta carga, recomendamos consultar-nos sobre uma atualização para o grau magnético N45UH, que é classificado para temperaturas de até 180°C.
5. Como deve ser selecionada a direção de magnetização desses blocos magnéticos? Que impacto isso tem no desempenho do motor?
Com base na topologia do circuito magnético do motor, os métodos de magnetização comuns incluem:
Magnetização de espessura (mais comum): O fluxo magnético passa através do ímã ao longo de sua direção de espessura; adequado para motores com campos magnéticos radiais.
Magnetização Axial: Adequado para motores planares ou motores especializados do tipo disco.
Magnetização multipolar: Cria diretamente uma matriz de pólos de polaridade alternada, simplificando assim a montagem.
Com base nos desenhos do rotor do motor fornecidos, podemos recomendar o esquema de magnetização ideal para maximizar a densidade do fluxo magnético do entreferro.
6. Esses ímãs são adequados para motores de drones de alta velocidade (por exemplo, 50.000 RPM)?
Sim. A classe N45SH possui alta resistência mecânica (com resistência à flexão de aproximadamente 250 MPa). Além disso, podemos empregar impregnação de resina epóxi ou técnicas de revestimento metálico para aumentar a resistência do ímã às forças centrífugas. Para ímãs de bloco, recomendamos incorporar um design chanfrado (cantos arredondados) para mitigar a concentração de tensão em arestas vivas. A velocidade de rotação máxima específica permitida deve ser avaliada com base nas dimensões do ímã em conjunto com o processo de ligação utilizado.
7. Como posso solicitar amostras ou especificações técnicas?
Você pode clicar diretamente no botão 'Consulte agora' localizado nesta página ou enviar um e-mail para sales@shinemagnetics.com. Forneça as dimensões do bloco, tolerâncias, direção de magnetização e parâmetros alvo do motor necessários; nossos engenheiros responderão dentro de 24 horas com uma folha de especificações técnicas detalhadas (incluindo curvas de desempenho magnético, relatórios de revestimento e desenhos dimensionais).
