O papel dos conjuntos magnéticos em aplicações industriais personalizadas

A engenharia industrial moderna frequentemente encontra restrições espaciais, mecânicas e ambientais complexas que os ímãs permanentes padrão disponíveis no mercado não conseguem resolver. Seja na fixação de cofragens pesadas de concreto pré-moldado, na extração de contaminantes ferrosos microscópicos de linhas de processamento de alimentos de alta velocidade ou na fixação de peças de trabalho de precisão durante a usinagem CNC automatizada, os ímãs nus padrão geralmente não possuem o alojamento estrutural necessário para implantação em serviços pesados.

Para superar esses desafios de engenharia, os fabricantes contam com conjuntos magnéticos especializados . Ao combinar ímãs permanentes de alta energia com caixas de aço projetadas com precisão, suportes de montagem e revestimentos protetores, os conjuntos magnéticos concentram o fluxo magnético, protegem materiais frágeis e fornecem pontos de fixação mecânicos robustos para ambientes industriais exigentes.

1. Os princípios de engenharia por trás dos conjuntos magnéticos

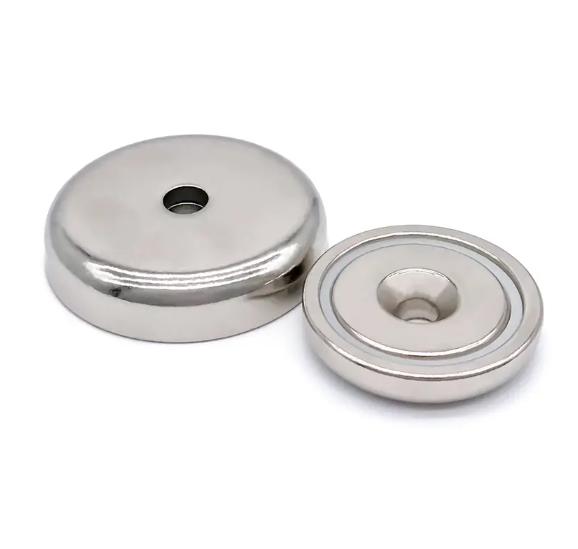

Um ímã permanente padrão irradia fluxo magnético em todas as direções, o que pode causar dispersão, atração não intencional e superfícies expostas vulneráveis. Os conjuntos magnéticos utilizam canais de fechamento de fluxo de aço - geralmente chamados de potes magnéticos ou canais magnéticos - para redirecionar as linhas de força magnética para uma face de trabalho única e altamente concentrada.

Esta canalização direcional aumenta dramaticamente a força de retenção (força de tração) em superfícies de contato direto, permitindo que um conjunto compacto levante ou prenda pesos centenas de vezes mais pesados ​​que sua própria massa. Além disso, o fechamento de ímãs em copos de aço protetores protege o frágil núcleo magnético contra impacto físico, choque térmico e fratura mecânica durante operações de alta vibração.

Dica: Utilize invólucros de aço para redirecionar campos magnéticos dispersos para a superfície de contato, maximizando o poder de retenção e protegendo o ímã interno contra impactos mecânicos.

2. Melhorando a estabilidade mecânica e a segurança do suporte de carga

Em máquinas industriais pesadas e fábricas automatizadas, manter os componentes com segurança sob vibração contínua e tensão de cisalhamento é fundamental para a segurança operacional. Os ímãs sinterizados nus têm baixa resistência à tração e podem facilmente cisalhar ou quebrar se forem submetidos a forças de deslizamento laterais.

Os conjuntos magnéticos resolvem esta vulnerabilidade integrando pinos roscados, furos de montagem, revestimentos de borracha ou flanges de fixação diretamente na caixa de aço. Esses recursos de fixação integrados permitem que os engenheiros aparafusem, parafusem ou soldem unidades magnéticas com segurança em gabaritos de montagem automatizados, sistemas suspensos de manuseio de materiais e trilhos-guia de transportadores, garantindo alta resistência ao cisalhamento e desempenho confiável de suporte de carga.

Nota: Ao projetar aplicações de fixação vertical, leve sempre em consideração as limitações da força de cisalhamento, pois a resistência ao deslizamento é significativamente menor que a força de tração perpendicular direta.

3. Proteção de materiais frágeis em ambientes operacionais adversos

Materiais magnéticos permanentes como neodímio (NdFeB) e samário-cobalto (SmCo) oferecem densidade de energia excepcional, mas são inerentemente frágeis e suscetíveis à corrosão ambiental. Quando expostos à umidade, refrigerantes químicos ou detritos industriais abrasivos, os ímãs não blindados degradam-se rapidamente.

Conjuntos magnéticos personalizados fornecem uma barreira física robusta. Ao envolver os ímãs em aço inoxidável (como graus 304 ou 316), latão ou borracha vulcanizada, os fabricantes criam unidades completamente seladas que resistem à umidade, produtos químicos de limpeza agressivos e desgaste abrasivo. Esse encapsulamento protetor torna os conjuntos magnéticos ideais para setores operacionais severos, incluindo automação marítima, fábricas de processamento químico e linhas de fabricação de alimentos.

Dica: Escolha conjuntos magnéticos revestidos de borracha ao montar acessórios em superfícies pintadas acabadas ou chapas metálicas polidas para evitar arranhões e eliminar deslizamentos laterais.

4. Principais aplicações personalizadas em setores industriais

Conjuntos magnéticos personalizados geram eficiência e precisão em um espectro diversificado de campos globais de fabricação e construção.

• Construção de concreto pré-moldado: Os ímãs de cofragem para serviços pesados ​​usam poderosos ímãs comutáveis ​​integrados para travar mesas de fôrma de aço instantaneamente, substituindo parafusos e soldagem complicados por posicionamento rápido e ajustável.

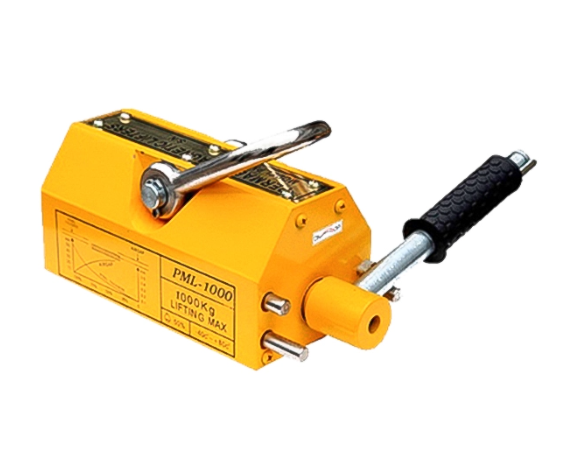

• Manuseio e elevação de materiais: Os ímãs de elevação industrial incorporam alavancas de ativação manual para envolver núcleos magnéticos maciços de terras raras, permitindo que pontes rolantes transportem placas de aço espessas com segurança, sem eslingas ou correntes.

• Separação de contaminantes: As linhas de produção automatizadas utilizam separadores magnéticos e barras de filtro para capturar partículas microscópicas de desgaste ferroso de pós, líquidos e grãos, protegendo o equipamento de processamento posterior e garantindo a pureza do produto.

• Suporte de trabalho para usinagem de precisão: os mandris magnéticos resistentes fixam peças de aço em cinco lados simultaneamente durante o fresamento CNC, eliminando grampos mecânicos e permitindo caminhos de ferramenta mais rápidos e desimpedidos.

Nota: Verifique sempre o espaço de ar entre o conjunto magnético e a placa de aço alvo, pois mesmo uma fina camada de tinta, ferrugem ou detritos pode reduzir significativamente a força de tração de retenção.

5. Superando Desafios de Design Térmico e Ambiental

A operação de conjuntos magnéticos personalizados em ambientes industriais de alta temperatura ou estações automatizadas requer uma engenharia cuidadosa para evitar a desmagnetização térmica e a fadiga estrutural.

Os engenheiros devem selecionar tipos de ímãs apropriados – como neodímio de alta coercividade ou ligas de samário-cobalto de alta temperatura – que mantenham o fluxo magnético estável sem degradar sob calor radiante contínuo ou cargas elétricas pesadas. Além disso, projetar entreferros e canais de dissipação térmica adequados garante que os conjuntos mantenham sua força de tração nominal durante turnos industriais prolongados.

Dica: Consulte os engenheiros magnéticos para simular temperaturas operacionais e cargas de cisalhamento durante a fase de prototipagem para evitar perda inesperada de força de retenção no chão de fábrica.

6. Fabricação de precisão e garantia de qualidade

A produção de conjuntos magnéticos industriais confiáveis ​​exige adesão estrita a protocolos de fabricação automatizados e testes rigorosos de controle de qualidade. Linhas de montagem automatizadas soldam, prensam e vedam com epóxi componentes magnéticos dentro de caixas de aço com rigorosa precisão dimensional.

Equipamentos de teste avançados, incluindo testadores digitais de força de tração, scanners de fluxo gaussmétricos e câmaras de corrosão por névoa salina, verificam se cada montagem personalizada atende aos padrões de capacidade de retenção, integridade estrutural e durabilidade ambiental especificadas antes de sair do chão de fábrica.

Observação: A parceria com fabricantes experientes garante que roscas de montagem personalizadas, geometrias especiais de alojamento e classificações de força de retenção correspondam exatamente aos requisitos de sua aplicação.

7. Valor Econômico e Estratégia de Eficiência de Longo Prazo

Investir em conjuntos magnéticos personalizados proporciona benefícios financeiros substanciais a longo prazo, simplificando os fluxos de trabalho de produção, reduzindo os tempos de configuração do equipamento e eliminando despesas gerais de manutenção.

Ao contrário dos grampos mecânicos temporários ou conexões de parafusos perfurados que exigem manutenção frequente e danificam os materiais circundantes, os conjuntos magnéticos oferecem fixação instantânea, operação com desgaste zero e reposicionamento infinito. As instalações industriais se beneficiam do aumento da velocidade da linha de montagem, da redução dos custos com ferramentas e do máximo tempo de atividade operacional.

Dica: Avalie os gargalos de troca da sua fábrica – a substituição de acessórios manuais aparafusados ​​por conjuntos magnéticos de liberação rápida geralmente reduz pela metade o tempo de inatividade da produção.

Conclusão

Os conjuntos magnéticos servem como componentes essenciais de engenharia que transformam ímãs permanentes brutos em ferramentas robustas e altamente funcionais para a automação industrial moderna. Ao concentrar o fluxo magnético, proteger materiais frágeis e fornecer interfaces de montagem versáteis, os conjuntos personalizados resolvem desafios complexos de retenção, elevação e separação.

A seleção de classes magnéticas precisas, invólucros de proteção duráveis ​​e geometrias de circuito otimizadas garantem confiabilidade operacional de longo prazo em ambientes de fabricação exigentes.

Para obter desempenho superior para suas aplicações industriais personalizadas, explore as soluções de engenharia da Shine A . Shine fornece conjuntos magnéticos de alto desempenho , potes magnéticos personalizados, separadores magnéticos e soluções de terras raras projetadas sob medida para atender aos rigorosos padrões industriais internacionais.

Perguntas frequentes

P: Qual é a principal vantagem de um conjunto magnético em relação a um ímã permanente simples?

R: Os conjuntos magnéticos envolvem ímãs dentro de caixas de aço para concentrar o fluxo magnético, aumentar a força de tração direta, proteger materiais frágeis contra impactos e fornecer roscas de montagem convenientes.

P: Como um entreferro afeta a força de retenção de um conjunto magnético?

R: Um espaço de ar – causado por tinta, ferrugem, superfícies irregulares ou sujeira entre o ímã e o alvo de aço – reduz drasticamente a força de retenção de qualquer conjunto magnético.

P: Onde os conjuntos magnéticos revestidos de borracha são normalmente usados?

R: Eles são amplamente utilizados em veículos pintados, superfícies de vidro e chapas metálicas polidas onde é necessária alta fricção para evitar deslizamento sem riscar ou danificar o acabamento de contato.

P: Os conjuntos magnéticos podem ser operados em ambientes industriais de alta temperatura?

R: Sim, desde que sejam projetados com materiais magnéticos de alta temperatura, como Samário-Cobalto (SmCo) e adesivos de carcaça especializados projetados para suportar calor elevado.
