Engenheiros e fabricantes precisam constantemente de força de retenção robusta e localizada em restrições espaciais muito restritas. Os ímãs brutos padrão geralmente quebram sob impacto mecânico direto ou não conseguem fornecer aderência suficiente durante o uso industrial pesado. Os ímãs de pote resolvem esse problema estrutural preciso de maneira eficaz. Eles envolvem um ímã permanente sólido dentro de uma carcaça de aço usinado resistente.
Este design inteligente protege o material magnético interno altamente frágil contra rachaduras ou lascas. Ele também redireciona propositalmente o campo magnético interno para uma área específica. Isso amplifica dramaticamente o poder de retenção em uma única face ativa.
Este guia técnico completo detalha a mecânica física básica desses conjuntos de retenção especializados. Você aprenderá sobre os diferentes materiais magnéticos e estilos de montagem inteligentes disponíveis atualmente. Também exploraremos critérios de avaliação críticos e riscos de falha comuns a serem evitados. Isso garante que você especifique o conjunto magnético exato necessário para sua aplicação comercial ou industrial.
Circuito Magnético Focado: O invólucro de aço redireciona o campo magnético para uma única face ativa, aumentando significativamente a força de tração direta em comparação com ímãs brutos do mesmo tamanho.
Sensibilidade do entreferro: Como o campo magnético é raso e concentrado, os potes magnéticos requerem contato direto e nivelado com o aço plano; mesmo revestimentos finos ou pequenas lacunas de ar reduzem severamente a capacidade de retenção.
Seleção específica da aplicação: A escolha do pote magnético correto requer material de balanceamento (neodímio vs. ferrita), limites de temperatura operacional e estilo de montagem (escareado, roscado ou pino).
Força de cisalhamento versus força de tração: A força de cisalhamento no mundo real (resistência ao deslizamento) é normalmente de apenas 20–30% da força de tração vertical declarada.
Para compreender completamente estas ferramentas, devemos primeiro olhar para a sua construção física. Os engenheiros definem os Pot Magnets por sua montagem interna exclusiva de três partes. O componente principal consiste em um ímã permanente padrão. Este núcleo fica confortavelmente dentro de um invólucro de aço usinado, universalmente conhecido na indústria como “pote”. Finalmente, um espaçador não magnético separa completamente o ímã de seu invólucro de aço. Os fabricantes normalmente utilizam latão, cobre ou plástico industrial para este anel crítico. Esta barreira não magnética evita que o ímã interno entre em curto-circuito contra seu próprio invólucro protetor.
Este design fechado oferece enormes vantagens de durabilidade para ambientes pesados. Materiais magnéticos típicos de alta resistência, como neodímio e ferrita, são inerentemente frágeis. Eles quebram facilmente sob impacto ou pressão mecânica repentina. O copo de aço circundante atua como uma blindagem para o núcleo frágil. Absorve golpes repetidos, vibrações e manuseio brusco durante o uso industrial. Os trabalhadores da fábrica podem derrubar ou bater o conjunto contra superfícies metálicas sem quebrar o material ativo em seu interior.
Você também obtém uma eficiência de custos significativa durante compras em grande escala. Como o invólucro de aço amplifica ativamente o campo magnético localizado, você obtém maior desempenho com menos matéria-prima. Você precisa de um volume muito menor de material caro de terras raras para atingir a força de retenção desejada. Essa otimização de volume distinta ajuda a equilibrar efetivamente os orçamentos dos componentes na escala de fabricação, permitindo uma aderência mais forte sem o preço premium de um enorme ímã bruto.
Compreender a física real requer observar atentamente o redirecionamento do fluxo magnético. Podemos explicar isso sem complicações desnecessárias. O invólucro externo de aço atua como um conduíte altamente eficiente para linhas de fluxo magnético. Em um ímã bruto padrão, essas linhas irradiam de todos os lados. Em uma montagem de pote, o invólucro de aço captura as linhas de fluxo que irradiam da parte traseira e lateral do ímã interno. Ele redireciona ativamente essas linhas capturadas diretamente para a face frontal.
Esse redirecionamento deliberado cria o que os engenheiros chamam de efeito de circuito fechado. Os pólos Norte e Sul atuam efetivamente juntos em uma única superfície de fixação. Você obtém um campo magnético altamente concentrado focado inteiramente na face ativa. O poder de retenção direto aumenta dramaticamente porque toda a energia magnética disponível atinge o metal alvo simultaneamente.
No entanto, você enfrenta uma compensação física necessária ao usar esta tecnologia. Você ganha força de preensão superior com contato direto, mas sacrifica totalmente o alcance magnético. O campo concentrado permanece extremamente raso. Não consegue atrair objetos à distância de forma eficaz. A montagem requer contato direto e nivelado para funcionar corretamente. Se você precisar puxar um pedaço de metal a cinco centímetros de distância, esta é a ferramenta errada para o trabalho. Se você precisar travar um acessório rente a uma parede de aço, esta é a solução perfeita.
Os fabricantes categorizam essas ferramentas de fixação de acordo com suas configurações de montagem e materiais de núcleo interno. A escolha da solução de integração certa determina a facilidade com que o ímã se fixa ao design mais amplo do seu produto.
Escareado / Furo passante: Apresentam um furo central usinado para aceitar um parafuso de cabeça chata. São ideais para montagem embutida em superfícies não magnéticas. Os marceneiros os usam constantemente para armários. Os maquinistas confiam neles para construir gabaritos personalizados e acessórios de fixação onde a cabeça do parafuso deve ficar abaixo da superfície magnética.
Rosca Interna (Ressalto/Fêmea): Apresentam um colar de aço elevado ou um furo roscado contendo roscas fêmeas. Eles são projetados especificamente para conectar hardware secundário. Você pode facilmente aparafusar ganchos, ilhós ou hastes roscadas diretamente na parte de trás do ímã. Eles funcionam perfeitamente para pendurar sinalização ou passar cabos no teto.

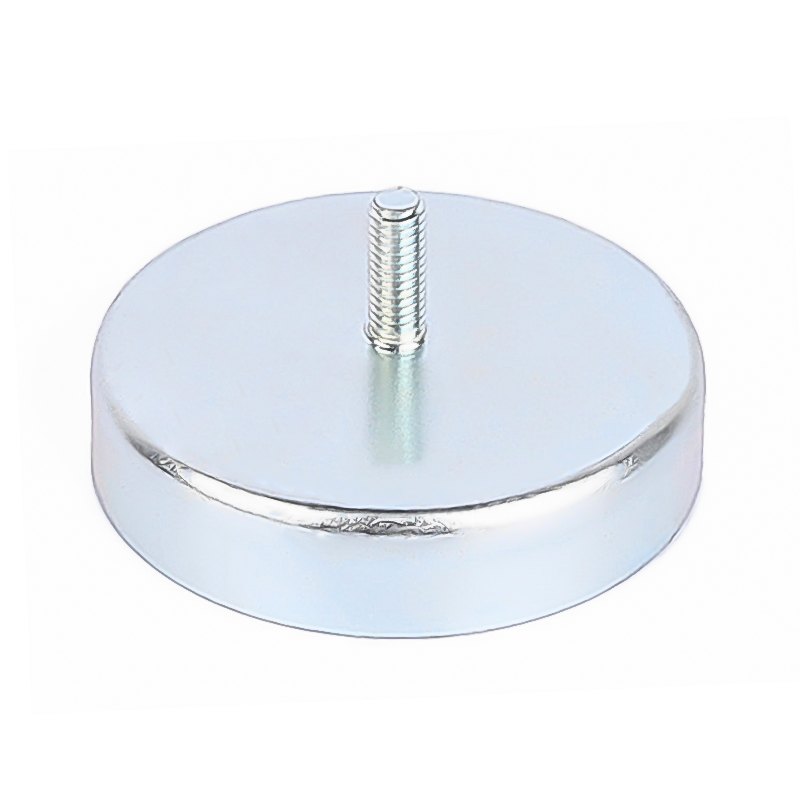

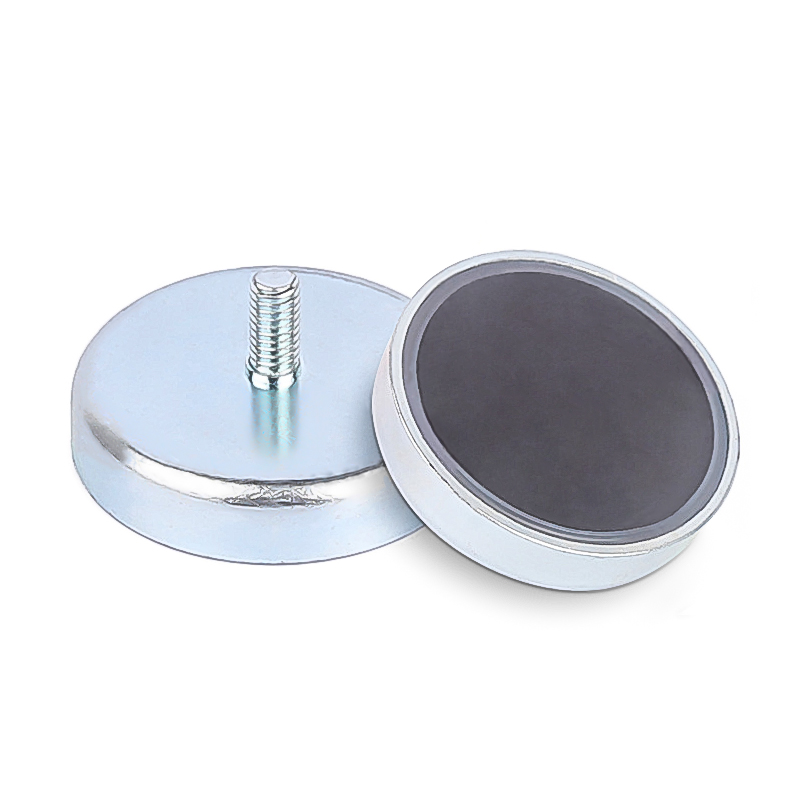

Rosca externa (perno/macho): Inclui uma haste roscada saliente firmemente presa à parte traseira do copo de aço. Eles são melhores para serem inseridos diretamente em furos pré-rosqueados na base de uma máquina. Você também pode empurrar o pino através de um orifício em uma folha de metal e fixá-lo firmemente com uma porca sextavada padrão.
O material do núcleo interno determina os limites ambientais e a resistência geral da montagem. A tabela abaixo compara as três opções principais usadas na fabricação industrial.
Tipo de material | Razão de Força | Temperatura máxima | Melhor perfil de aplicativo |
|---|---|---|---|
Neodímio (NdFeB) | Mais alto | ~80°C (padrão) | Espaços compactos que exigem grande aderência. Vulnerável ao calor e à corrosão sem revestimentos especiais. |
Ferrita (Cerâmica) | Moderado | Até 250°C | Aplicações em massa econômicas. Excelente resistência natural à corrosão. Pegada física mais volumosa. |
SmCo e Alnico | Alto/moderado | 300°C – 500°C | Nicho aeroespacial ou configurações industriais pesadas. Temperatura extrema e estabilidade química necessárias. |
Os engenheiros muitas vezes cometem erros críticos ao ler as folhas de especificações do fabricante. Você deve especificar o dimensionamento com base na realidade operacional e não apenas nos números do laboratório. As classificações do fabricante representam a força de tração vertical máxima absoluta em condições perfeitas.
Eles testam esses conjuntos em aço macio espesso, perfeitamente plano e sem pintura. A máquina de testes puxa perfeitamente para cima. Sua aplicação no mundo real provavelmente será significativamente diferente. Se o seu alvo de aço estiver curvo, sujo ou pintado, você nunca alcançará a força máxima declarada. Você deve incluir um fator de segurança generoso em sua especificação inicial.
O fator de força de cisalhamento representa outro grande descuido de engenharia. A resistência ao deslizamento permanece drasticamente menor do que a tração vertical direta. Quando você monta um ímã em uma parede vertical, a gravidade desce pela face do ímã. A capacidade de cisalhamento no mundo real geralmente é igual a apenas um quinto a um terço da classificação vertical declarada. Se a resistência ao cisalhamento for crítica para o seu projeto, recomendamos fortemente a especificação de variantes com revestimento de borracha. Você também pode projetar lábios de fricção física ou batentes mecânicos em sua montagem. Essas barreiras físicas evitam totalmente o deslizamento para baixo.
A espessura do material alvo é muito importante devido à física da saturação magnética. Cada chapa metálica possui um limite máximo de absorção de fluxo.
Um conjunto de panela classificado para 50 kg não conseguirá suportar esse peso se você fixá-lo em uma chapa metálica automotiva fina.
O metal fino simplesmente não consegue absorver todo o campo magnético gerado pela montagem.
O excesso de fluxo magnético escapa pela parte de trás da fina folha de metal.
Uma vez saturado o metal, qualquer energia magnética extra é totalmente desperdiçada e a força de retenção cai imediatamente.
Os engenheiros devem planejar proativamente a vulnerabilidade do entreferro. Como o campo magnético é raso e agressivamente concentrado, você nunca deve usar esses conjuntos em superfícies muito irregulares. Metais densamente pintados e vigas de ferro enferrujadas causam rápida falha de retenção. O campo de fluxo exige contato absolutamente nivelado. Mesmo um minúsculo entreferro de 1 mm pode reduzir a força de tração total em mais de cinquenta por cento. Você deve levar em consideração as camadas de revestimento em pó ou a espessura do revestimento ao calcular sua força de aderência final.
A degradação térmica introduz outro sério obstáculo nos ambientes de produção. Espaços industriais de alto calor representam riscos extremos para núcleos magnéticos padrão. As opções padrão de neodímio degradam-se muito rapidamente acima de 80°C. Especificá-los para máquinas de moldagem por injeção a quente, fornos comerciais ou baias de soldagem garante falhas rápidas. Eles sofrerão desmagnetização permanente. Uma vez que o núcleo ultrapasse seu limite de temperatura específico, ele não recuperará sua força mesmo após o resfriamento. Sempre verifique as temperaturas operacionais antes de finalizar um pedido de compra.
A corrosão e a exposição a produtos químicos requerem cuidados semelhantes. As carcaças de aço padrão inevitavelmente enferrujarão ao ar livre. Os ambientes marinhos e as áreas de lavagem química destroem rapidamente o aço carbono básico. Você deve propor estratégias de mitigação distintas para sobreviver nesses espaços.
Os invólucros de aço inoxidável resistem eficazmente à humidade, mantendo ao mesmo tempo o circuito magnético. Os revestimentos de borracha fornecem uma vedação estanque ao redor de todo o casco, embora introduzam um pequeno espaço de ar permanente. Os núcleos de ferrite resistem naturalmente à oxidação interna, tornando-os ideais para exposição prolongada ao ar livre, onde tamanhos mais volumosos permanecem aceitáveis.
Os compradores devem definir claramente as especificações exatas do produto antes de abordar qualquer fabricante. Solicitações vagas levam a uma correspondência inadequada de componentes. Forneça uma lista de verificação técnica abrangente ao seu fornecedor.
Primeiro, determine a força de tração mínima necessária e aplique um multiplicador de segurança. Em seguida, identifique a temperatura operacional máxima absoluta em suas instalações ou ambiente de uso final. Meça cuidadosamente a pegada dimensional disponível para garantir que a montagem se ajuste ao seu espaço físico. Selecione o método de montagem ideal entre as opções listadas anteriormente. Por fim, documente todas as condições ambientais, incluindo umidade potencial, névoa salina e produtos químicos abrasivos.
A prototipagem evita erros de fabricação incrivelmente caros no futuro. Aconselhamos fortemente testar primeiro um pequeno lote. Avalie as amostras estritamente sob condições reais do mundo real. Use o material exato da superfície alvo em vez de um bloco de teste puro. Considere a espessura específica da tinta e a rugosidade da superfície. Teste os conjuntos em seus verdadeiros ângulos de operação para verificar a resistência ao cisalhamento. Conclua esta validação física antes de se comprometer com uma produção massiva em massa.
A verificação do fornecedor garante um controle de qualidade consistente e de longo prazo. Procure cuidadosamente fornecedores que ofereçam rastreabilidade total do material de suas classes magnéticas. Eles devem fornecer recursos confiáveis de montagem personalizada para aplicações estruturais exclusivas. Exija documentação transparente de pull-test antes de assinar contratos. Fabricantes confiáveis de ímãs para potes compartilham abertamente suas metodologias exatas de testes de laboratório. Eles terão prazer em ajudá-lo a ajustar suas especificações se seus cálculos iniciais apresentarem falhas.
Os potes magnéticos servem como ferramentas de fixação altamente especializadas e não como soluções universais para todos os requisitos magnéticos.
Seu circuito magnético fechado fornece enorme poder de retenção direta, mas elimina efetivamente a atração à distância.
A integração bem-sucedida do produto depende estritamente do alinhamento do tipo de montagem, do material magnético do núcleo e das realidades físicas da superfície alvo.
Sempre leve em consideração as limitações da força de cisalhamento e as vulnerabilidades estritas do entreferro durante a fase inicial do projeto.
Entre em contato com nossa equipe de engenharia hoje mesmo para revisar as especificações exatas de sua aplicação ou solicite um lote de amostra física para teste imediato em campo.
R: Sim, mas o risco permanece significativamente menor do que com ímãs brutos. O invólucro externo de aço contém e redireciona a maior parte do fluxo magnético ativo para a face frontal. Essa contenção reduz campos magnéticos dispersos na parte traseira e nas laterais. No entanto, o contato direto com discos rígidos sensíveis ou marca-passos ainda deve ser estritamente evitado para evitar interferências acidentais.
R: Você está enfrentando falha por força de cisalhamento. A resistência ao deslizamento para baixo é normalmente de apenas 20% a 30% da força de tração vertical declarada. O contato suave metal-metal não possui atrito superficial. Para corrigir esse problema de deslizamento, mude para uma montagem revestida de borracha ou redesenhe sua montagem para incluir uma borda de suporte inferior física.
R: Não. Você nunca deve tentar usinar, perfurar ou cortar esses conjuntos. A usinagem altera a carcaça de aço e destrói o circuito magnético cuidadosamente calculado. Além disso, a broca provavelmente quebrará o núcleo magnético altamente frágil em seu interior. O intenso calor gerado pelas ferramentas elétricas também pode causar desmagnetização permanente e instantânea.
R: A camada protetora de borracha evita arranhões fortes em superfícies delicadas ou pintadas. Também aumenta drasticamente o atrito superficial, o que melhora muito a resistência à força de cisalhamento contra o deslizamento. No entanto, o material de borracha atua como um "entreferro" permanente e não magnético. Esse espaço reduz ligeiramente a força de tração vertical máxima absoluta em comparação com uma versão de aço puro.
